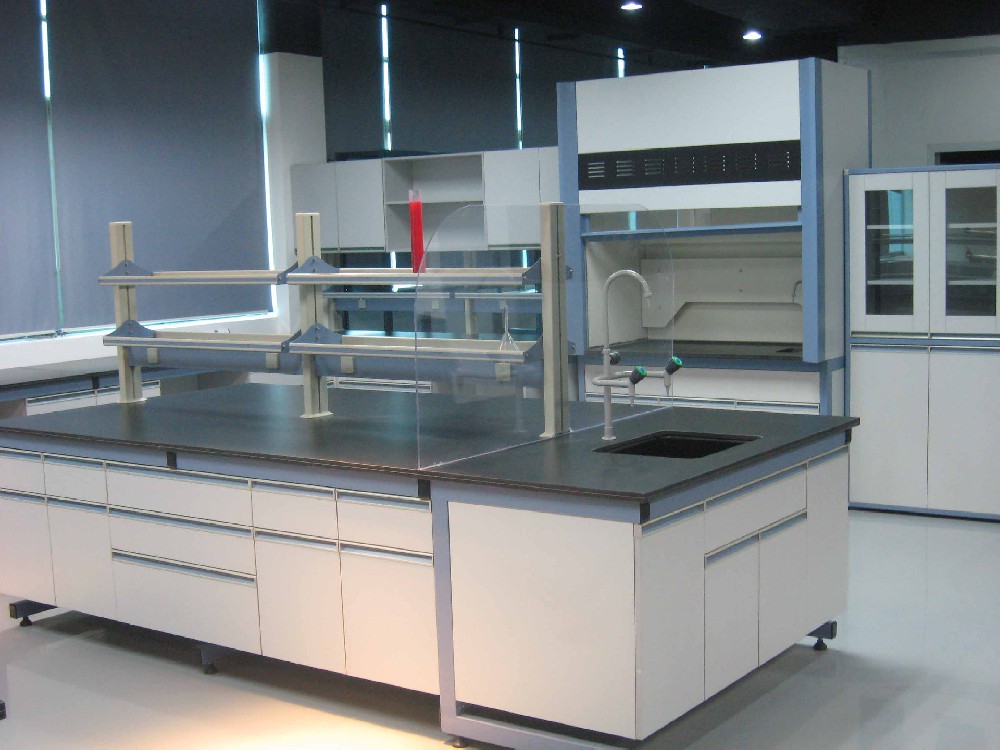

15814008661实验室通风系统是对整个实验室设计和施工过程的规模有广泛影响的系统之一。通风系统的完整性直接影响实验室环境、实验室人员的身体健康以及实验设备的运行和维护。实验室负压过大、通风橱漏气、实验室噪音一直是困扰实验室工作人员的问题。这些问题对长期在实验室工作的人员，甚至实验室周围的管理和后勤人员造成了严重的身心伤害。科学合理的通风系统要求通风效果好、噪音低、操作方便、节能，甚至要求室内压差和温湿度保持人体舒适。
1、 实验室通风系统设计标准
1.《采暖通风与空气调节设计规范》（GBJ19-87-2003）。
2.《通风与空调工程质量检验评定标准》（GBJ304-2002）。
3.《简明通风设计手册》（GB50194-2002）。
4.《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）。
5.《电气装置安装工程低压电器施工及验收规范》（GB50254-96）
6.《大气污染物综合排放标准》（GB16297-1996）。
7、《环境空气质量标准》（GB3095-1996）。
8、《城市区域环境噪声标准》（GB3096-93）。
9.《建筑设计防火规范》（GB50016-2006）。
10.《公共建筑节能设计标准》（GB50189-2005）。
11、我公司相关信息及甲方提供的信息。
2、 实验室通风系统设计原则
根据建筑物的结构特性，应在附近设置风井，并划分排风和补风系统。管道系统应“短、平、顺、直”，以降低系统阻力和噪音；
2.排补风系统实现风量平衡，室内保持-5Pa至-10Pa的负压，防止有害气体扩散，保证实验人员的身心健康；
3.夏季补充冷空气，冬季补充暖空气，确保室内温湿度舒适；
4.采用智能变频控制系统，实现操作方便、节能、降噪的目的；
5.综合考虑各种因素，采用投资低、运行稳定、运行成本低、运行效果好的成熟工艺；
6.所选工艺必须符合现场条件，布局简单紧凑，占地最小，生产操作和维护方便；
7.非标设备应符合国家或行业有关规定，保证性能稳定，外观美观；
8.设计时充分考虑噪音、气味等，防止二次污染，避免对周围环境造成新的污染；
9.处理设施具有承受冲击载荷的能力，并确保废气排放符合标准。
3、 实验室通风系统参数说明
1、支线风速6-8m/s，主管线风速超8-14m/s；
2.通风设备设计风量：
通风罩正面风速：0.3-0.8 m/s，单台1200*800*2350通风罩设计风量1500m3/h，单台1500*800*23500通风罩设计风压1800m3/h，单台1800*800*2550通风罩设计风速2200m3/h，通用排气罩正面风速≥0.35 m/s，通用排气缸排气量150-350 m3/h，原子吸收罩正面风速≤0.35 m/s，排气量350-600 m3/h。
3.通风量：
普通化学实验室通风量：8-12次/小时
4.通风系统的终端噪声应≤62db。
5.风机采用耐腐蚀玻璃纤维离心风机，系统采用变频控制，实现节能降噪。
4、 实验室通风系统通风柜技术参数
1） 固定风量系统通风橱
1.排风量
当移动门的工作开启高度为0.5m，面风速保持在0.5m/s时，在“排气柜”技术标准JB/T6412-1999规定的排气量范围内（计算排气量=滑动门宽度*滑动门开启高度*0.5m/s*3600秒），实际排气量不应超过计算排气量的5%。
2.地面风速
2.1在移动门位置的工作开口高度为0.5m，表面风速保持在0.5m/s的条件下，排气量保持不变。当移动门的开启高度变化时，表面风速可以满足以下要求：
2.2移动门的开启高度为门完全打开时，平均表面风速大于0.3m/s；
2.3移动门开启高度为0.15m，平均地面风速小于0.7m/s；
2.4地面风速均匀性（带低风速探测器）；
2.5排风柜的表面风速应均匀分布。滑动门开启高度为0.5m，表面风速为0.5m/s，滑动门开启区域应每0.3m取一个点。测量的表面风速的最大值和最小值与算术平均值的偏差应小于15%。
3.通风橱阻力
当排气柜的活动门打开到最高位置时，在保持排气柜技术标准JB/T6412-1999规定的排气量和表面风速为0.5m/s的条件下，排气柜的阻力应小于或等于70Pa。
4.其他功能要求
通风柜操作面板的控制系统必须为液晶显示器（用户操作更安全、更方便）。柜内高温报警功能；如果使用KFJ-17型地面风速监测声光报警器（具有高或低风速报警功能）；自动延时保护装置，能够彻底排出残留的腐蚀性、有害和有毒气体；在0至220V的电压范围内具有可调功能；步进空气阀执行系统的任何调节功能。
2） 变风量（VAV）通风柜
1.根据美国ANSI Z9.5-2003标准，通风橱表面风速高于或低于0.5m/s可能会导致有害气体逸出。低迎面风速不能有效捕获排放的有害物质，而高迎面风速会导致通风橱内气流中的湍流和涡流，这也可能导致有害物质的逃逸。为保证排风效果，通风柜采用VAV变风量控制方式，要求通风柜面风速稳定在0.5m/s±5%；
2.使用直接风速测量控制系统可以快速有效地保证通风柜的风速，从而达到保证实验室工作人员安全的目的。为避免环境温度和湿度对普通风速传感器基准漂移的影响，通风橱控制系统使用热线式风速传感器测量对侧的实际风速；风速传感器配备有独特的自清洁过滤器，具有防尘堵塞功能；
3.当风速传感器检测到表面风速变化时，控制器向执行器发送信号，调整可变风量阀的开度，使表面风速恢复到设定值。系统响应时间要求小于3秒；
4.通风橱的风速传感器实时监测真实的面部风速。当迎面风速不在设定范围内时，监测器将在15秒延迟后发出声光报警；
5.监护仪具有最大和最小风量功能。在紧急情况下，可以按下最大风量按钮以完全打开排气阀。当需要在低风量下操作通风橱时（如夜间），可以按下最小风量按钮以在低风量上操作通风橱；
6.显示器还有一个低风速操作按钮。按下此按钮可以将面部风速设置为正常值的70%，用于减少气体排放和节约能源。（不建议在通风橱中有高风险物质时使用）。
5、 实验室通风系统控制
1） 固定风量系统控制
1.系统采用静压传感自动变频控制（或PLC编程控制）。静压感应自动变频控制可以根据开启的通风设备数量的变化，将感应到的静压转换为0-10v的电信号输入到变频器中，并自动调整风扇频率以匹配实际所需的排气量，从而保证排气效果，实现节能降噪效果；
2.每个通风柜均配备一个电子风量控制阀，控制开关、变频控制系统和风机联动，实现不同工况下单个或多个通风设备的控制。风量控制阀采用数字式可调角度电子风量控制阀，并具有记忆功能（即可以记住本次调整的角度，下次打开时仍能调整到设计角度）。
3.系统风阀和风机整体联锁，实现气流有序流动，平衡系统风量，防止气流逆流和回流。
2） 变风量（VAV）控制
1.系统采用静压感应自动变频控制。静压感应自动变频控制可以根据开启的通风设备数量的变化，将感应到的静压转换为0-10v的电信号，并输入变频器自动调节风扇频率，使风扇的排气量与实际所需的排气量相匹配，从而保证排风效果，达到节能降噪的效果；
2.每个通风柜均配备一个文丘里变风量风门，其控制开关、变频控制系统和风机联动可实现不同工况下单个或多个通风设备的控制。可变风量控制阀采用数字可调角度文丘里空气阀，并具有记忆功能（即可以记住本次调整的角度，并在下次打开时将其调整到设计角度）。
3.系统风阀和风机整体联锁，实现气流有序流动，平衡系统风量，防止气流逆流和回流。
根据实验室建筑的实验过程，设计一个完美的实验室布局方案，将整个实验室建筑的给排水、消防、供电、供暖、空调和供气等因素结合起来。充分考虑气流速度对室内噪声的影响，确定管道。同时，根据不同的客户要求和管道特点，开发配套的风机，设计通风解毒工程。
概述：现代实验室需要通风系统，结合实验室建筑中的给排水、消防、供电、供暖、空调和供气等专业领域，设计一个完整科学的通风系统，以确保实验室安全。为实验室工作人员提供安全舒适的实验室环境。
